Скруббер-бутара «ИТОМАК-СБ-3»


Скруббер-бутара СБ-3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение

Мощность электродвигателя, кВт

3,0

Напряжение питания переменного тока, В

380±38

Частота питания переменного тока, Гц

50±1

Максимальная производительность по исходному материалу, м3/ч,

3,0

Частота вращения, об/мин

24,5

Угол наклона бутары, не более

Длина глухой части бутары, мм

850

Диаметр глухой части бутары, мм

800

Длина сеющей части бутары, мм

515

Диаметр сеющей части бутары, мм

600

Диаметр отверстий на сеющей части бутары, мм

8.0...16.0
Максимальная крупность исходного материала, мм
100

Масса изделия, кг, не более

950

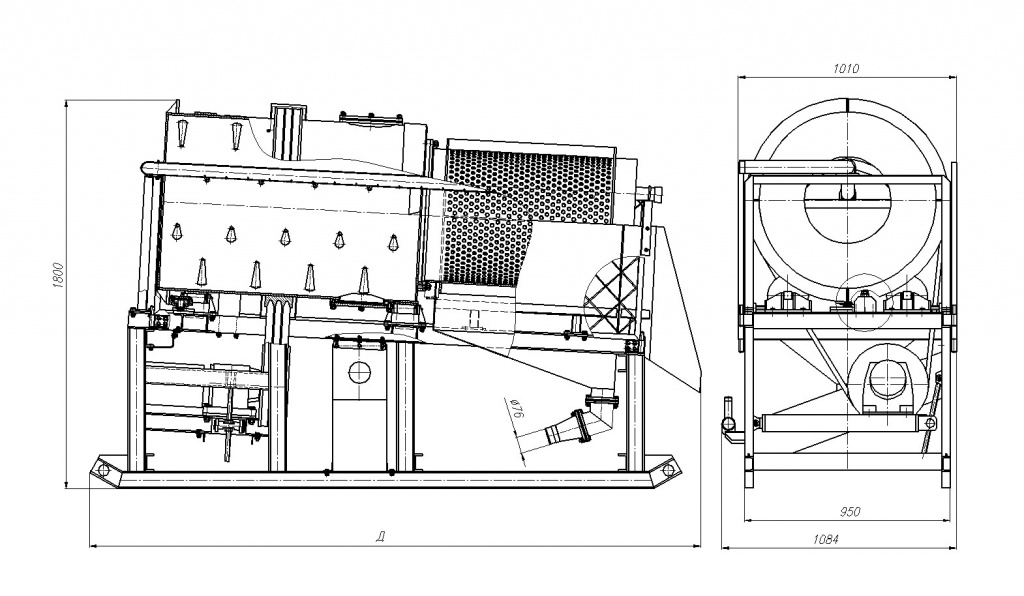

Габаритные размеры изделия, мм, не более:


Длина

2200

Ширина / ширина с защитным ограждением

950/1010

Высота

1800


КРАТКОЕ ОПИСАНИЕ

Бутара предназначена для промывки, механической дезинтеграции, классификации в водной среде аллювиальных песков или руд с целью их последующего обогащения на обогатительных аппаратах.

Принцип действия бутары заключается в дезинтеграции песков, руд и отмывки зерен ценных минералов от глинистых примазок. Дезинтеграция в бутаре осуществляется путем разрыхления исходного материала в воде вращающимися пальцами или пластинами, закрепленными в определенном порядке на внутреннюю поверхность глухой части бутары. Наличие в материале галечника усиливает эффект дезинтеграции за счет ударного и истирающего воздействия падающих и скользящих камней.

Обрабатываемый материал, через промежуточный приемный бункер, подается в загрузочное окно вращающейся скруббер-бутары. Одновременно в бутару подается вода, которая может поступать как с исходным материалом, так и отдельно через трубу-ороситель, установленную внутри бутары.

В глухой части скруббер-бутары происходит процесс дезинтеграции и отмывки исходного материала. Далее отмытый материал поступает на грохочение в барабанный грохот (сеющая часть бутары). Материал классом крупности меньше размера перфорации под действием центробежных сил просеивается через перфорированную стенку в бункер, материал классом крупности более размера перфорации поступает в разгрузочный лоток
