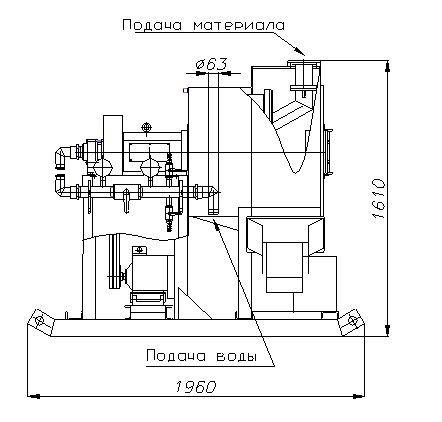

Центробежный концентратор «ИТОМАК-КГ-20»

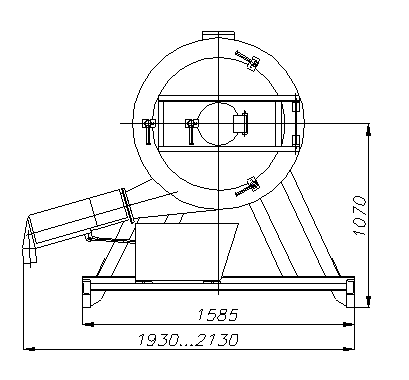

КГ-20    Коллектор центробежного концентратора

НАЗНАЧЕНИЕ

Гравитационно-центробежное обогащение измельченных руд или песков, содержащих  тонкие и мелкие частицы свободных драгоценных металлов или других минералов с большим удельным весом.

ПРИМЕНЕНИЕ

  • Устанавливается в технологических линиях обогатительных установок и фабрик.
  • При отработке технологий извлечения драгоценных металлов и тяжёлых минералов из руд, россыпей и техногенных месторождений.
  • В составе обогатительных установок, при обогащении техногенных месторождений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение

Мощность электродвигателя, кВт

5,5

Мощность электродвигателя привода узла слива, кВт

0,37

Напряжение питания трёхфазной переменной сети*, В

380±38

Частота сети, Гц

50±1

Производительность по твердому осадку, т/час

20,0

Производительность по пульпе, м3/час

45,0

Максимальный расход промывочной воды, м3/час

25,4

Крупность подаваемого материала (для аллювия), мм, не более

3,0

Крупность подаваемого материала (для руды), мм, не более

1,0

Содержание твердого в пульпе, %

до 75

Объем концентрата, л, не более

11,0

Масса изделия, кг, не более

800

Габаритные размеры изделия (с открытым люком), мм, Д*Ш*В, не более:

2100(2400)*1600*1650


КОМПЛЕКТНОСТЬ ПОСТАВКИ

Концентратор поставляется в двух вариантах:
1. С шкафом управления. По желанию потребителя в шкаф управления может монтироваться преобразователь частоты для регулировки фактора разделения.
2. С системой автоматического управления.


ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ

Накопленный концентрат споласкивается в продуктоприёмник концентрата из рабочего конуса промывочной водой поступающей из отверстий конуса при его остановке или медленном вращении.


Принцип действия центробежного концентратора

Схема управления центробежным концентратором серии КГ

ЗАКАЗАТЬ
