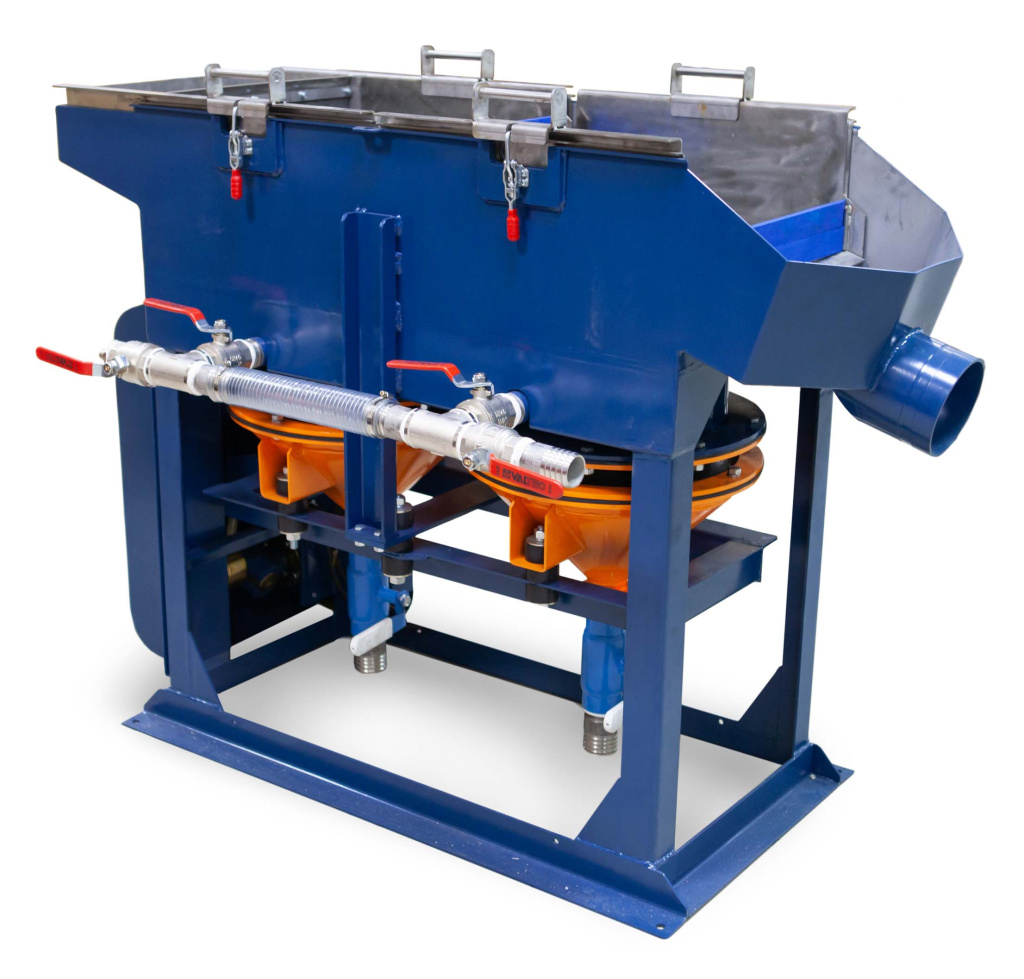

Отсадочная машина со съемными камерами «МОД-0,5СК»

МОД-0,5СК


ПРИНЦИП РАБОТЫ


НАЗНАЧЕНИЕ

Отсадочная машина со съемными камерами МОД-0,5СК предназначена для работы с неагрессив­ными средами при отсадке полезных ископаемых- руд и других горных по­род крупностью до 8 мм в промышленных условиях.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение

Площадь камеры, м2

0,25

Количество камер

2

Размер камеры, мм

500х500

Величина хода диафрагмы, мм, не более

30

Максимальная частота пульсаций в минуту

225

Диаметр выпускной задвижки, DN, мм

25

Диаметр патрубка подачи подрешетной воды, мм

40

Диаметр патрубка отвода хвостов, мм

150

Максимальная производительность, кг/час

2000

Максимальная крупность подаваемого материала, мм, не более

10,0

Установочная мощность, кВт, не более

2,2

Напряжение питания переменного тока, В

380±38

Частота питания переменного тока, Гц

50±1

Масса изделия с ЗИП, кг, не более

330

Габаритные размеры изделия, мм, Д*Ш*В, не более:

1900*800*1300

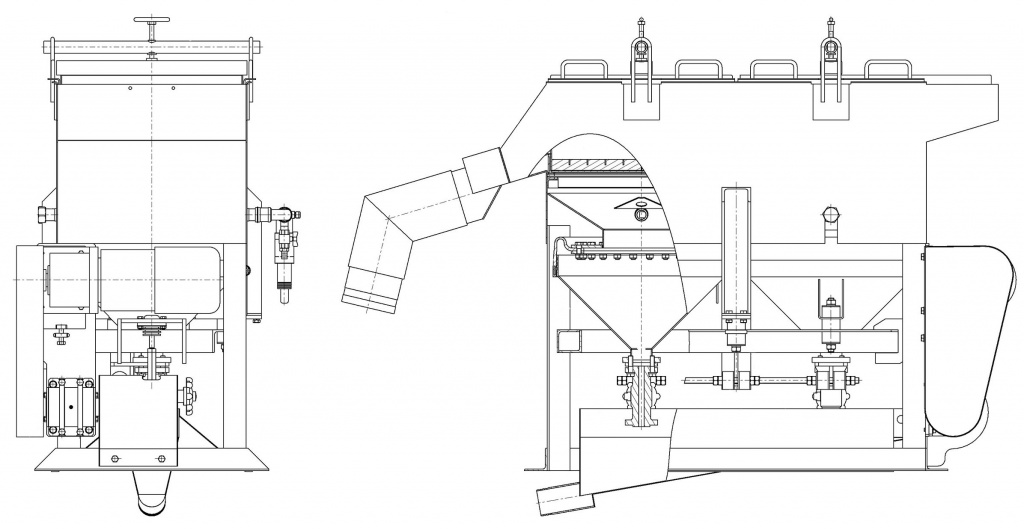

Машина отсадочная МОД-0,5СК чертеж
