Шламовый анализатор АДАП
Аппарат “АДАП” применяется для разделения малых навесок материала крупностью менее 0,1 мм на пять классов крупности в процессах исследований минерального сырья на обогатимость.
| Габаритные размеры (ДхШхВ), мм, не более | 726*420*936 |
| Вес одной анализируемой пробы, г. | 50 |
| Вес прибора, кг. | 20 |
| Количество камер в секции, шт. | 4 |
| Количество секций в аппарате, шт. | 2 |
| Объем напорного бачка, л | 3 |
| Площади сечений камер, мм | 25х25 50х50 100х100 200х200 |
| Продолжительность одного анализа, час | 5 .. 12 |
| Расход воды, см3/мин | 65… 400 |
| Тип прибора | Лабораторный, типа АДАП |
| Крупность разделяемого материала, мкм, не более | 100 |

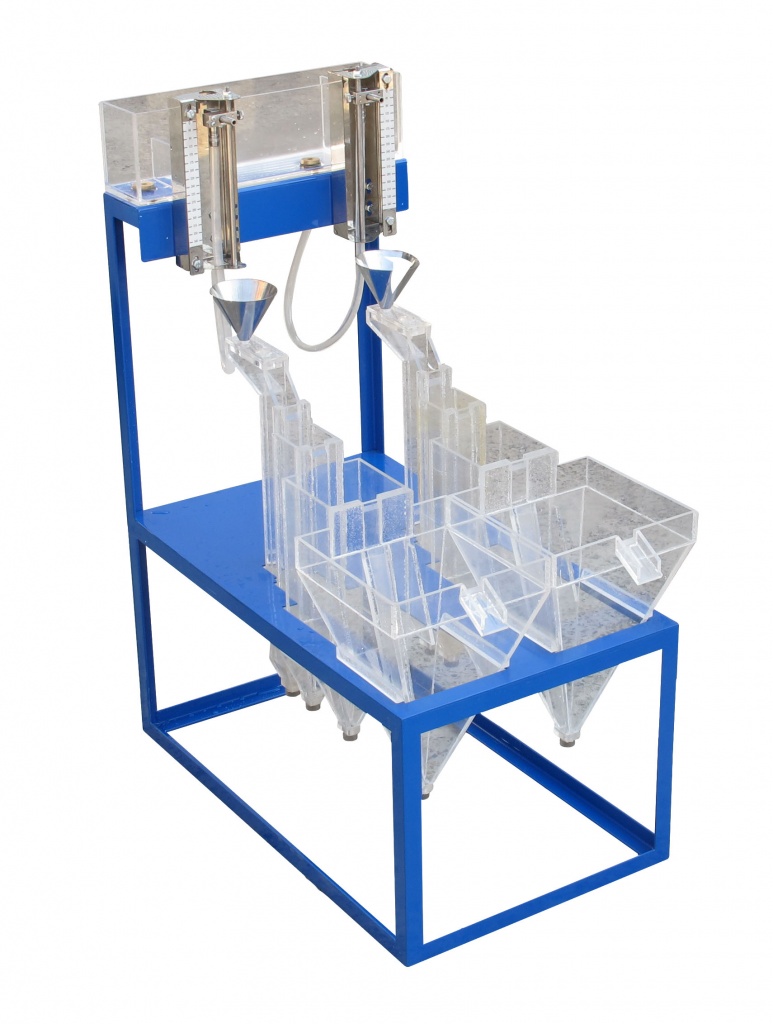

Аппарат состоит из двух самостоятельно работающих секций, называемых шламовыми анализаторами, имеющих по 4 камеры прямоугольного сечения. Сечения камер находятся в отношении 1:4:16:64. Камеры между собой соединены узкими каналами, вода в каждую камеру подводится снизу, создавая тем самым восходящий поток. Каждая камера имеет заглушку для спуска воды и осевшего материала после окончания анализа.
Для создания постоянного потока воды на раме укреплен бачок ёмкостью 3 литра. Количество подаваемой воды в шламовый анализатор определяется расходомером, укрепленным на раме. Для равномерной загрузки аппарата анализируемым материалом имеются две воронки: одна для сухого материала, другая с калиброванным отверстием – для пульпы.
