СБ-3
СБ-3
Потребляемая мощность, кВт
3,0
Напряжение питания, В
380±38
Габаритные размеры (ДхШхВ), мм, не более
2200*1130*1800
| Потребляемая мощность, кВт | 3,0 |
| Напряжение питания, В | 380±38 |
| Габаритные размеры (ДхШхВ), мм, не более | 2200*1130*1800 |
| Диаметр глухой части бутары, мм | 800 |
| Диаметр отверстий перфорированной части, мм | 8.0...16.0 |
| Длина глухой части, мм | 850 |
| Длина перфорированной части, мм | 500 |
| Количество сеющих барабанов, шт | 1 |
| Максимальная производительность по исходному материалу, м3/ч | 3,0 |
| Масса, кг | 950 |
| Угол наклона бутары, град | 3º |
| Частота вращения, об/мин | 24,5 |
| Частота питания переменного тока, Гц | 50±1 |
| Крупность материала, мм | 100 |

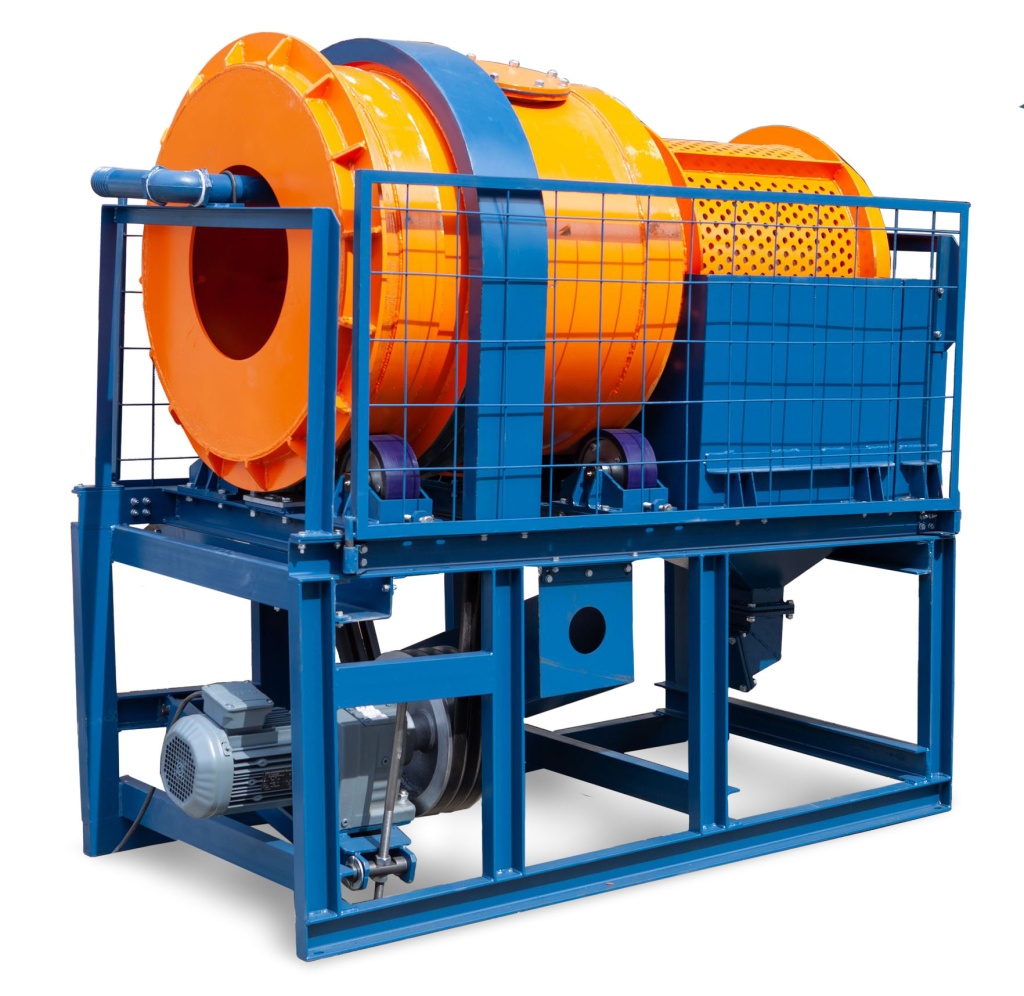

Бутара предназначена для промывки, механической дезинтеграции, классификации в водной среде аллювиальных песков или руд с целью их последующего обогащения на обогатительных аппаратах.
Принцип действия бутары заключается в дезинтеграции песков, руд и отмывки зерен ценных минералов от глинистых примазок. Дезинтеграция в бутаре осуществляется путем разрыхления исходного материала в воде вращающимися пальцами или пластинами, закрепленными в определенном порядке на внутреннюю поверхность глухой части бутары. Наличие в материале галечника усиливает эффект дезинтеграции за счет ударного и истирающего воздействия падающих и скользящих камней.
Обрабатываемый материал, через промежуточный приемный бункер, подается в загрузочное окно вращающейся скруббер-бутары. Одновременно в бутару подается вода, которая может поступать как с исходным материалом, так и отдельно через трубу-ороситель, установленную внутри бутары.
В глухой части скруббер-бутары происходит процесс дезинтеграции и отмывки исходного материала. Далее отмытый материал поступает на грохочение в барабанный грохот (сеющая часть бутары). Материал классом крупности меньше размера перфорации под действием центробежных сил просеивается через перфорированную стенку в бункер, материал классом крупности более размера перфорации поступает в разгрузочный лоток
