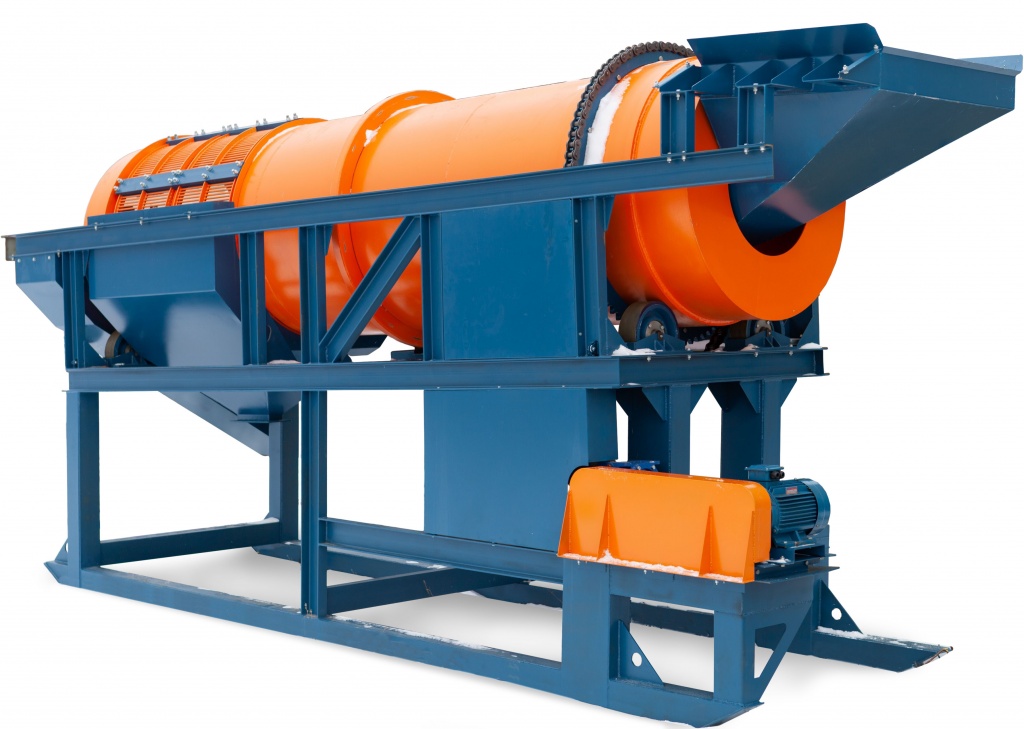

СБ-20

СБ-20

СБ-20

Потребляемая мощность, кВт
17 л.с. дизель (11 кВт электр.)
Напряжение питания, В
380±38
Габаритные размеры (ДхШхВ), мм, не более
6500*2350*3100
Потребляемая мощность, кВт 17 л.с. дизель (11 кВт электр.)
Напряжение питания, В 380±38
Габаритные размеры (ДхШхВ), мм, не более 6500*2350*3100
Диаметр глухой части бутары, мм 1220
Диаметр отверстий перфорированной части, мм 8.0...16.0
Длина глухой части, мм 3000
Длина перфорированной части, мм 1200
Максимальная производительность по исходному материалу, м3/ч 20,0
Масса, кг 4900
Напряжение питания переменного тока, (для электр), В 380±38
Угол наклона бутары, град 3º..5º
Частота вращения, об/мин 25
Частота питания переменного тока, Гц 50±1
Крупность материала, мм 170
Бутара предназначена для промывки, механической дезинтеграции, классификации в водной среде аллювиальных песков или руд с целью их последующего обогащения на обогатительных аппаратах.

Принцип действия бутары заключается в дезинтеграции песков, руд и отмывки зерен ценных минералов от глинистых примазок. Дезинтеграция в бутаре осуществляется путем разрыхления исходного материала в воде вращающимися пальцами или пластинами, закрепленными в определенном порядке на внутреннюю поверхность глухой части бутары. Наличие в материале галечника усиливает эффект дезинтеграции за счет ударного и истирающего воздействия падающих и скользящих камней.

Обрабатываемый материал, через промежуточный приемный бункер, подается в загрузочное окно вращающейся скруббер-бутары. Одновременно в бутару подается вода, которая может поступать как с исходным материалом, так и отдельно через трубу-ороситель, установленную внутри бутары.

В глухой части скруббер-бутары происходит процесс дезинтеграции и отмывки исходного материала. Далее отмытый материал поступает на грохочение в барабанный грохот (сеющая часть бутары). Материал классом крупности меньше размера перфорации под действием центробежных сил просеивается через перфорированную стенку в бункер, материал классом крупности более размера перфорации поступает в разгрузочный лоток


чертеж СБ-5 сбоку.jpg
