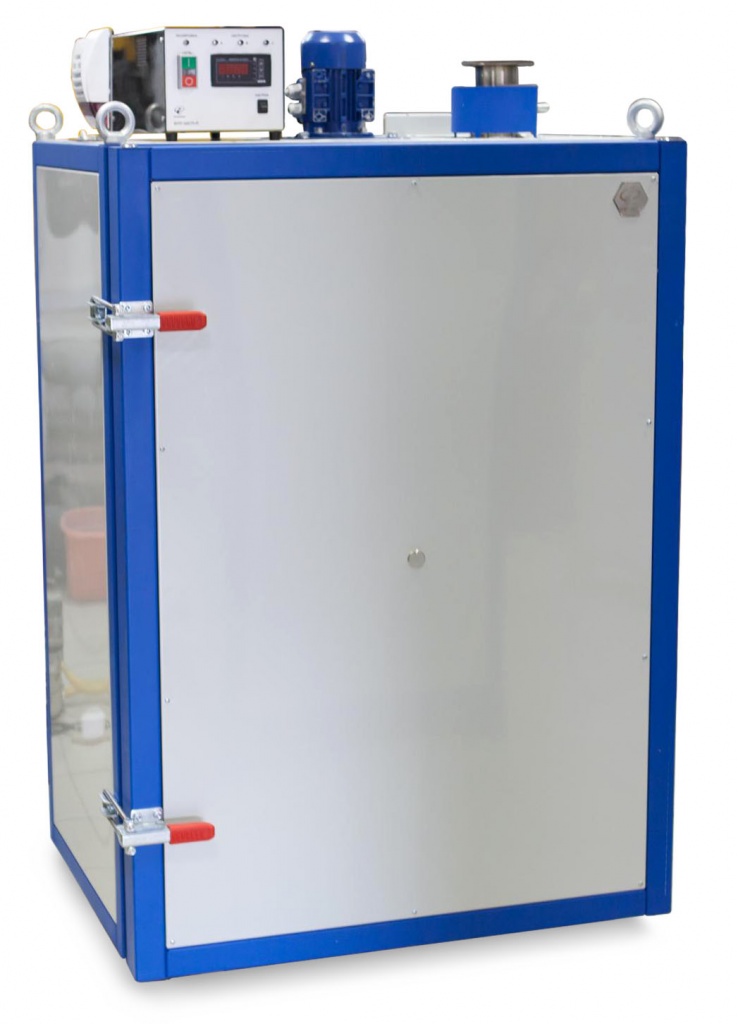

ШСП-0,3-400
Сушильный шкаф предназначен для выпаривания и сушки различных материалов, а также термообработки изделий в атмосфере воздуха, которые при температуре этих процессов не образуют пожаро и взрывоопасной смеси с воздухом.
Сушильный шкаф рассчитан для работы при температуре окружающего воздуха от +10˚С до +35˚С и относительной влажности до 80% при температуре +25˚С
| Потребляемая мощность, кВт | 5,0 |
| Напряжение питания, В | 380±38 |
| Габаритные размеры (ДхШхВ), мм, не более | 995 * 1500 * 768 |
| Атмосфера в рабочем пространстве | воздух |
| Диапазон выдержки времени, мин. | 0...999 |
| Диапазон рабочих температур, °С | +50...+300 |
| Количество полок, шт. | 4 |
| Масса, кг | 220 |
| Преобразователь термоэлектрический | ХА |
| Размер рабочего пространства (ШхВхГ), мм | 680 * 1090 * 550 |
| Частота питания переменного тока, Гц | 50±1 |
Конструкция сушильного шкафа имеет несущий сварной каркас, обеспечиваю- щий установку и крепление всех входящих в шкаф узлов и элементов.
Наружные и внутренние стенки камеры образуют воздуховод, где размещаются электронагреватели . На внутренних стенках (панелях) установлены направляющие уголки для установки полок с отверстиями. Боковые щелевые распределители предназначены для подачи нагретого воздуха внутрь камеры.
Снаружи шкаф закрывается защитными панелями. Пространство между рабочей камерой каркасом и защитными панелями заполнено теплоизоляционным материалом.
Дверь сушильного шкафа каркасная. Внутренняя панель изготовлена из не-ржавеющей стали. Снаружи устанавливается декоративная панель. Внутреннее пространство двери заполнено теплоизоляционным материалом.
На верхней панели шкафа установлен вентилятор. Рабочее колесо вентилятора обеспечивает циркуляцию воздушного потока по воздуховодам, где установлены ТЭНы и рабочей камеры. Такая конструкция шкафа обеспечивает многократную циркуляцию горячего воздуха в рабочей камере.
В нижней части рабочей камеры имеются вентиляционные отверстия.
На верхней панели шкафа находится вентиляционная труба с шиберной заслонкой для отвода воздуха и паров из рабочей камеры. Расход отводимого воздуха регулируется заслонкой. При необходимости к трубе подключается стационарная вытяжная вентиляция.
Для измерения температуры применяется термоэлектрический преобразователь (термопара) ХА(К), который находится в рабочей зоне камеры.
Термоконтроллер, установленный в блоке управления, обеспечивает поддержание требуемых режимов нагрева, управление силовыми тиристорами и отключение электронагревательных элементов при обрыве термопары.
Шкаф укомплектован свето-звуковым оповещателем, срабатывающим при возникновении неисправностей в блоке управления.
